铝合金RV减速机结构图
发表时间：2016-12-26

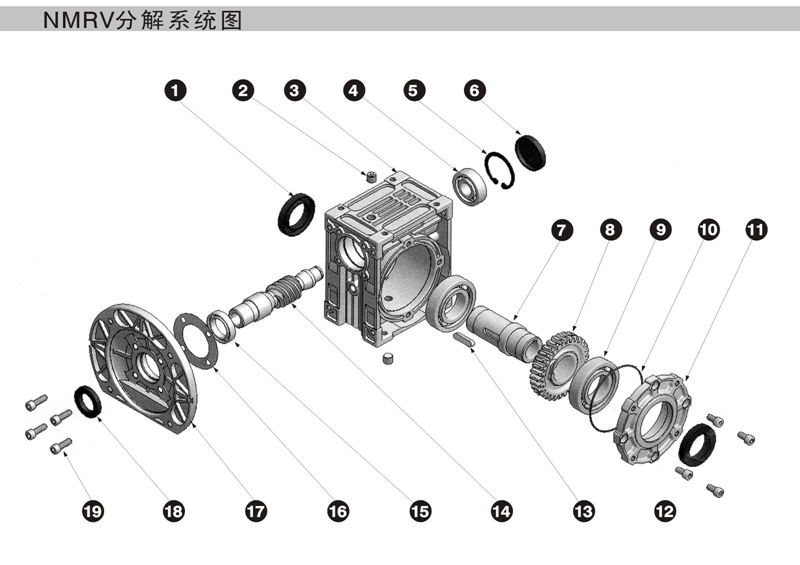

NMRV减速机结构图
1 油封 2 油栓 3 涡轮箱 4 滚珠轴承 5 R扣环 6 密式油封 7 出力轴 8 蜗轮 9 滚珠轴承 10 O型环 11 出力轴盖 12 六角承窝头螺丝 13 双圆键 14 蜗杆 15 滚珠轴承 16 牛皮纸垫片 17 马达连接盘 18 油封 19 六角承窝头螺丝

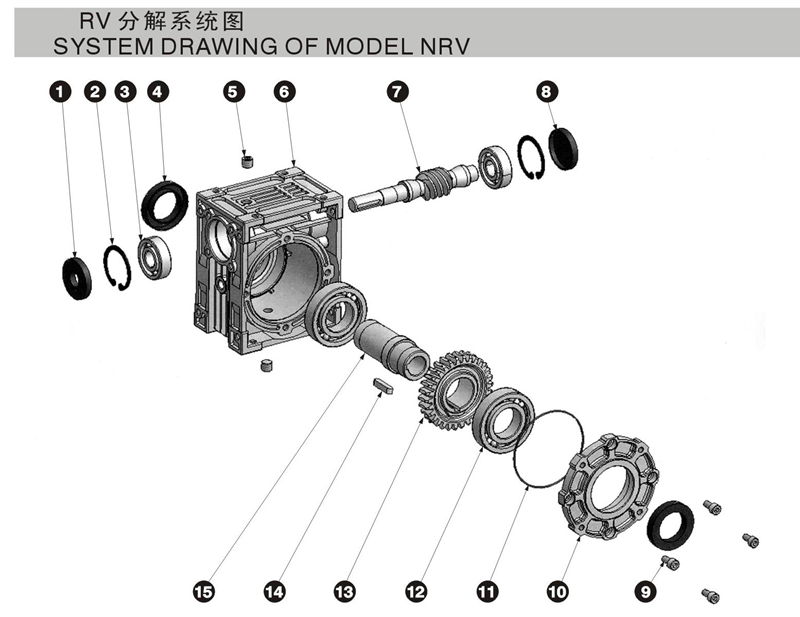

RV减速机结构图
| 1 | 油封 | 2 | R扣环 | 3 | 滚珠轴承 | 4 | 油封 | 5 | 油栓 |
| 6 | 涡轮箱 | 7 | 蜗杆 | 8 | 密式油封 | 9 | 六角承窝头螺丝 | 10 | 出力轴盖 |
| 11 | O型环 | 12 | 滚珠轴承 | 13 | 蜗轮 | 14 | 双圆键 | 15 | 出力轴 |
