齿轮减速马达结构图及安装
发表时间：2016-12-26

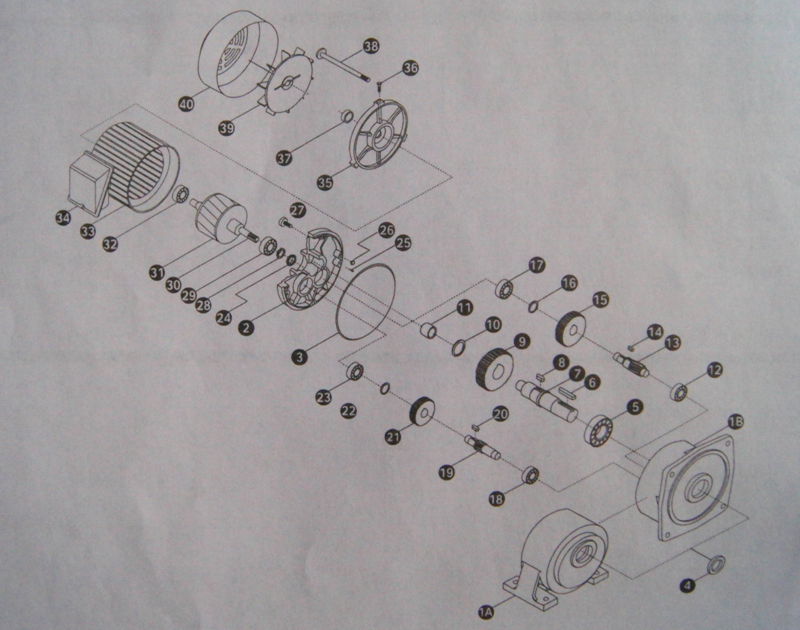

齿轮减速马达结构图
| 1 | A卧式/B立式 | 2 | 电机前盖 | 3 | O形圈 | 4 | 输出轴油封 | 5 | 输出轴承 |
| 6 | 输出轴键 | 7 | 输出轴 | 8 | 三级小齿轴键 | 9 | 三级大齿轮 | 10 | C挡圈 |
| 11 | 输出轴自润轴承 | 12 | 二级齿轴承 | 13 | 三级小齿轴 | 14 | 三级小齿轴键 | 15 | 二级大齿轮 |
| 16 | C挡圈 | 17 | 三级齿轴承 | 18 | 二级齿轴承 | 19 | 二级小齿轴 | 20 | 二级小齿轴键 |
| 21 | 一级大齿轮 | 22 | C挡圈 | 23 | 二级齿轴承 | 24 | 输入侧油封 | 25 | 定位销 |
| 26 | O型圈 | 27 | 内六角螺钉 | 28 | 波形垫圈 | 29 | 电机轴承 | 30 | 电机齿轴 |
| 31 | 转子 | 32 | 电机轴承 | 33 | 定子总成 | 34 | 铝接线盒 | 35 | 电机后盖 |
| 36 | 风罩螺钉 | 37 | 后盖油封 | 38 | 电机螺杆 | 39 | 风叶 | 40 | 风罩 |

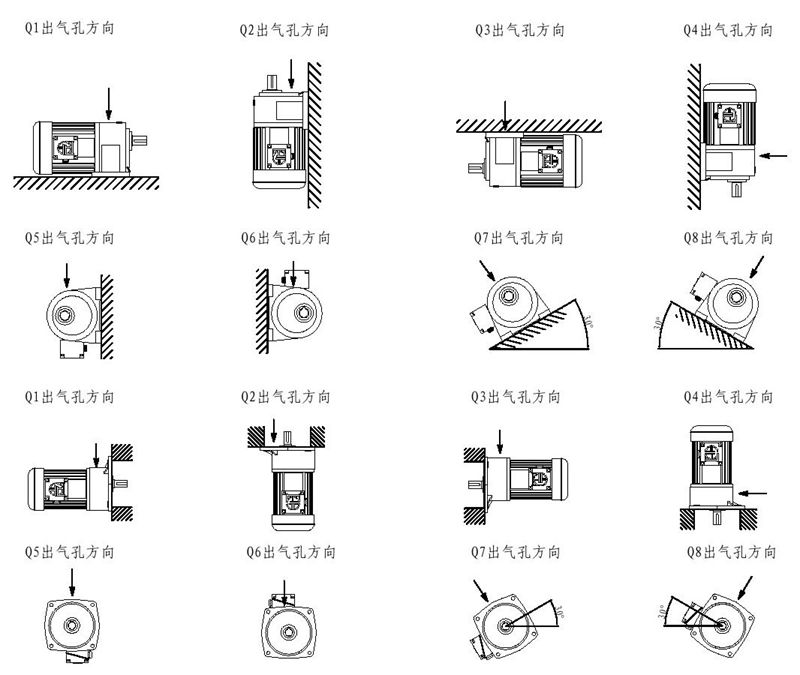

齿轮减速马达安装位置及透气
